- 在德州仪器TI D4100 开发系统上进行优化设计。支持1024 X 768分辨率的DMD（有两种微镜结构，一种是13.68 微米，对角线长度为0.7 英寸；另一种是10.8 微米的，对角线长度为0.55 英寸）；
- 支持千兆以太网高速传输图片和控制信号，具有内同步和外同步功能，同步脉冲电平标准为CMOS 3.3V； 支持视频DVI接口；
- 开放式控制软件基于XP、Win7、Win8 全速度驱动，程序在VS2012下编写，开放式接口, 有利于二次开发；
- 支持XGA分辨率单个微镜精确控制； 微镜任意时间锁定。
- 开放式FPGA 架构，提供示例FPGA 的二次开发选择和客户定制功能；
- 高速二进制和任意灰度图片显示； 对比度：超过2000：1；
- 波段：350nm–2700nm 可见光；
| 型号 | Sim4100 | |
| DMD | 0.55 XGA | 0.7 XGA |
| 分辨率 | 1024×768 | 1024×768 |
| 镜元尺寸 | 10.8 µm | 13.68 µm |
| DMD波段 | VIS | VIS, UV, NIR |
| 时钟频率(最大) | 400 MHz | 400 MHz |
| 数据总线 | 32 LVDS pairs | 32 LVDS pairs |
| 数据传输率 | 25.6 Gb/s | 25.6 Gb/s |
| 最大帧频（Hz） | 32552 | 32552 |
- F4100 提供了一个通用开发平台。该平台包括由以下五个部分组成：

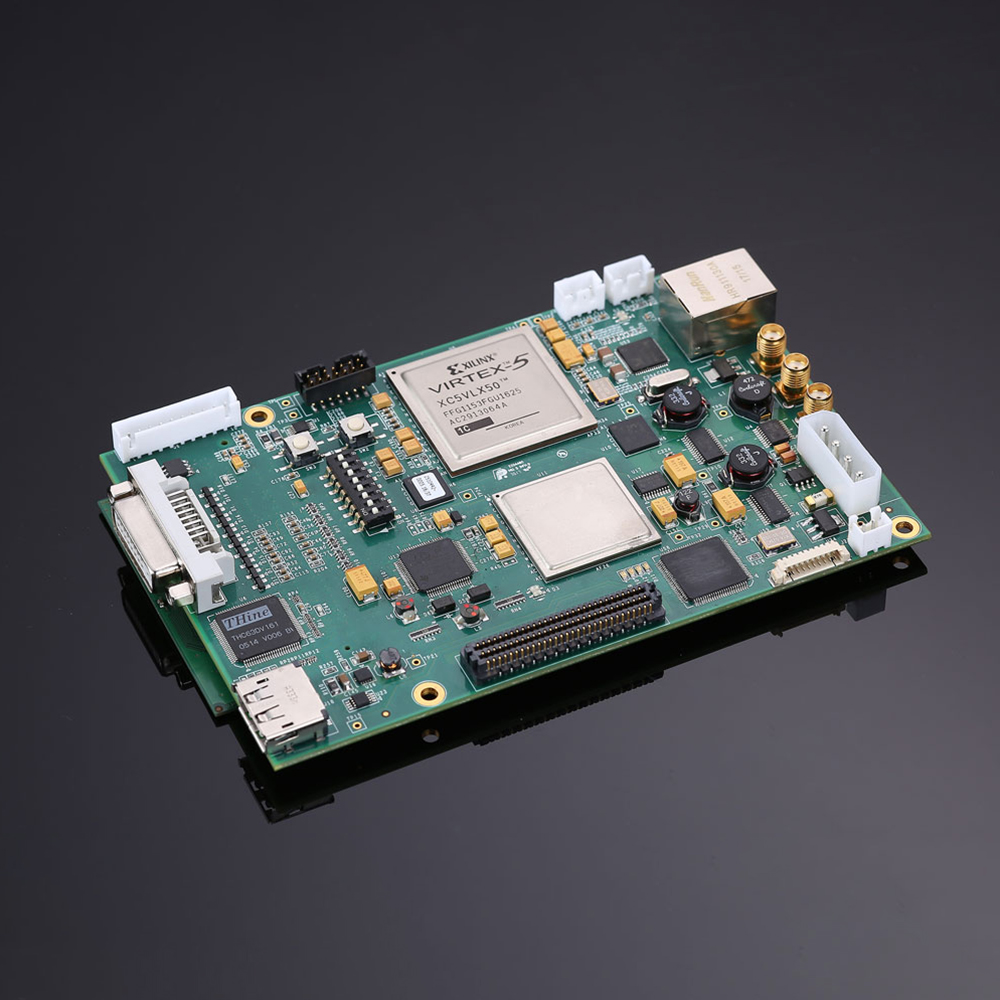

- 1、F4100 控制器板；

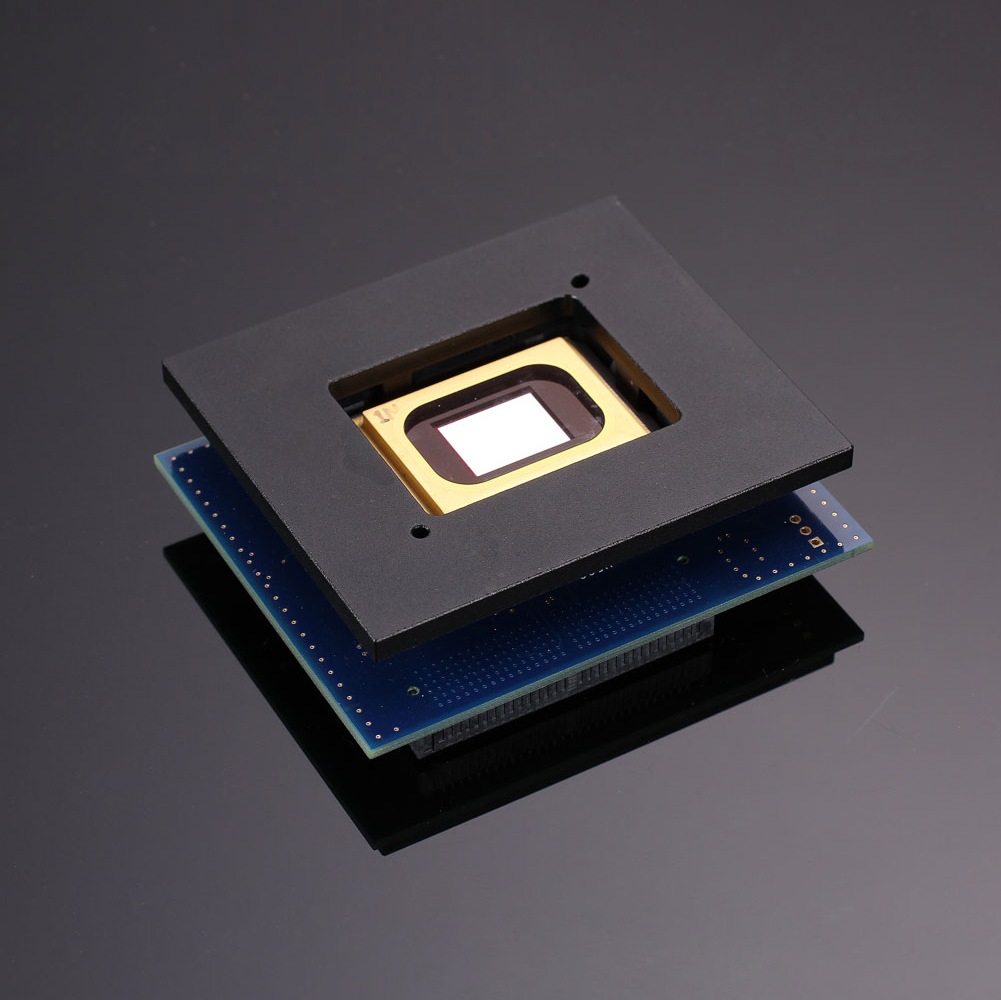

- 2、DMD 主板，DMD 芯片和电缆线；
- 3、上位机控制软件F4100 和D4100 ；
- 4、电源电缆；
- 5、实验用电源供应器，5V@ 5A 型。
- F4100 系统在DLP 开发应用中提供完整的接口（USB 或扩展接口），数据处理（Virtex-5、DDR），DMD 控制器（DDC4100、DAD2000、DMD），左图是F4100控制平台的简化原理框图:
Sim4100开发系统包含：
- 1、一片DAD2000上电和复位驱动器：实现对DMD镜面16个块复位控制，同时支持更高频率的复位，单片DAD2000工作在XGA模式；
- 2、DDC4100数字控制器：为Xilinx公司FPGA XC5VLX30芯片，用来实现对DMD和DAD2000的复杂控制，提供高速32bit/64bit低压差分信号（Low Voltage Differential Signaling，LVDS）数据和控制用户接口，其接口全部来自于用户FPGA，根据用户FPGA的输入信号实现DMD和DAD2000的初始化和控制。DDC4100数字控制器实际上为一加密的芯片；
- 3、32bit/64bit，400MHz的双倍数据速率（Double Data Rate，DDR）DDC4100数据接口：32位的XGA接口操作；
- 4、5V电源输入连接器：板上电压调节器及其他电源供电；
- 5、大容量用户FPGA：为Xilinx公司FPGA XC5VLX50-1ff1153，供用户完成接口设计和数据处理；
- 6、一个64位的DDR2 SODIMM连接器：为用户最终开发图像存储；
- 7、板载千兆以太网控制器：为用户最终开发千兆以太网接口；
- 8、输出扩展连接器：连接到标准兼容的主板产品，板级设计包括LVDS双绞线设计，支持32位LVDS连接到扩展连接器实现客户接口；

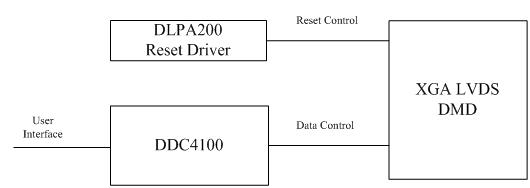

DMD驱动控制简化原理框图如下图3所示：
- 三维测量、三维扫描
- 机器视觉、机器放置
- 质量检测、表面检测
- 医学测量、牙齿测量
- 血管显影、生物识别
- 智能显示、虚拟现实
- 光谱分析、化学分析
- 生物显微、显微成像
- PCB曝光、3D 打印
- 场景生成、光网络等
| 序号 | 配件名称 | 数量 |
| 1 | DMD装配模组 | 1 |
| 2 | SIM4100控制板 | 1 |
| 3 | 高速显示软件 | 1 |
| 4 | 电源电缆 | 1 |
| 5 | 实验用电源供应器 5V@6A型 | 1 |
| 6 | USB连接线 | 1 |

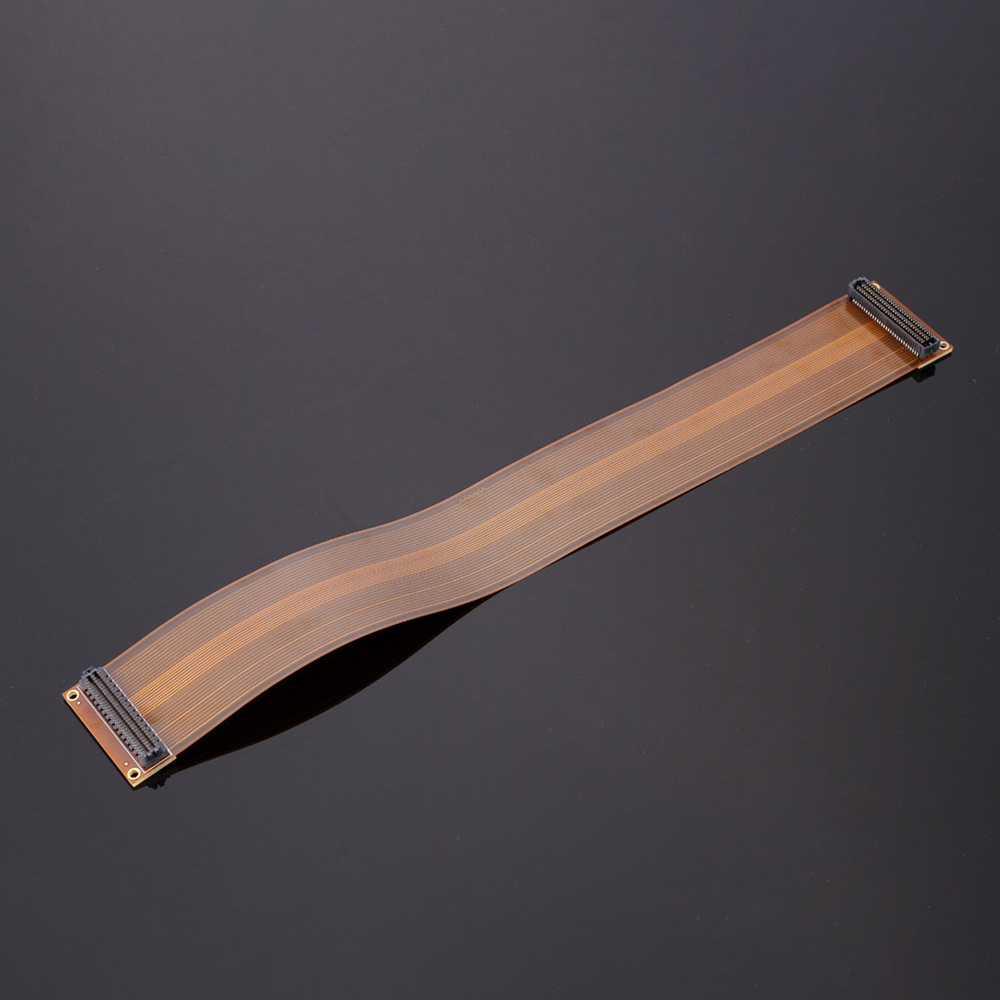

| 7 | 连接排线 | 1 |
| 8 | 散热片 | 2 |
